适用范围
ZN63(VS1)-24系列户内高压真空断路器为额定电压24kV、三相交流50Hz的户内高压开关设备,适用于发电厂、变电所及工矿企业等输配电系统的控制和保护开关,尤其适用于高海拔地区开断重要负荷及频繁操作的场所。
断路器的制造符合我国国家标准GB1984-2003《交流高压断路器》、DL/T403-2000《3.6~40.5KV户内真空断路器订货技术条件》
以及相关的IEC标准,并具有可靠联镇功能。
断路器的操动机构为弹簧储能式,可以用交、直流储能操作,也可用手动操作。
断路器同时能配长寿命的永磁操动机构,机械寿命能达3万次,可用于极其频繁操作的场合。

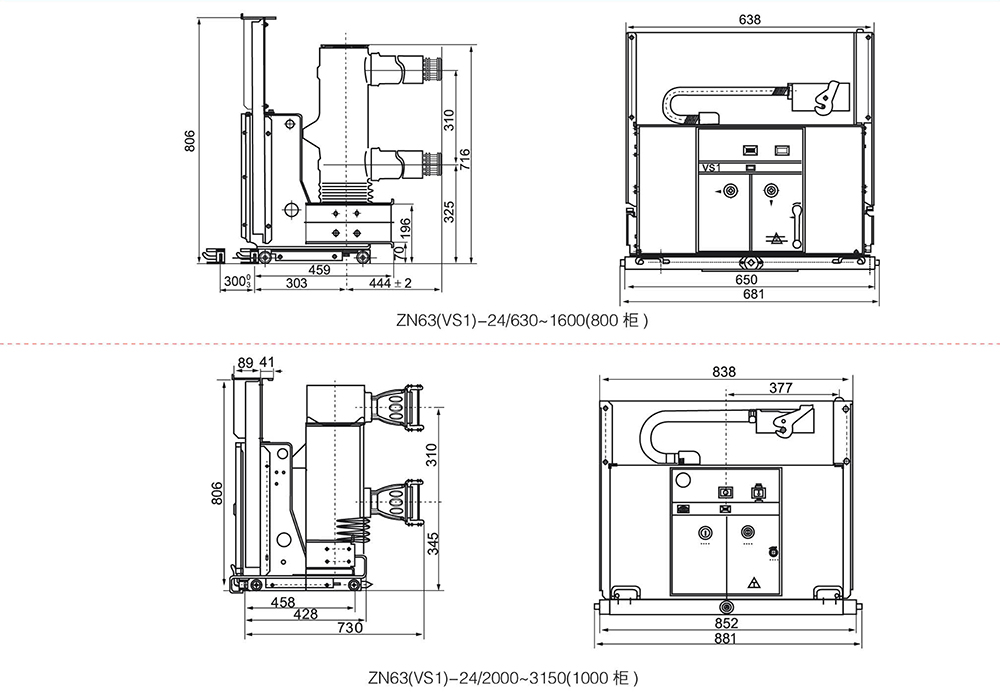

断路器设计成前后分装的结构形式,既可用作固定安装的单元,也可与底盘车配装成中置式单元使用。
使用环境
1、环境温度:不高于40℃,不低于-10℃(允许在-30℃时储运)。
2、海拔高度:不超过3000m。(若需增高海拔,则额定绝缘水平相应提高)
3、相对湿度:日平均值不大于95%,饱和蒸汽压日平均值不大于2.2×10-3MPa,月平均不大于1.8×10-3MPa。
4、地震烈度:不超过8级。
5、无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
