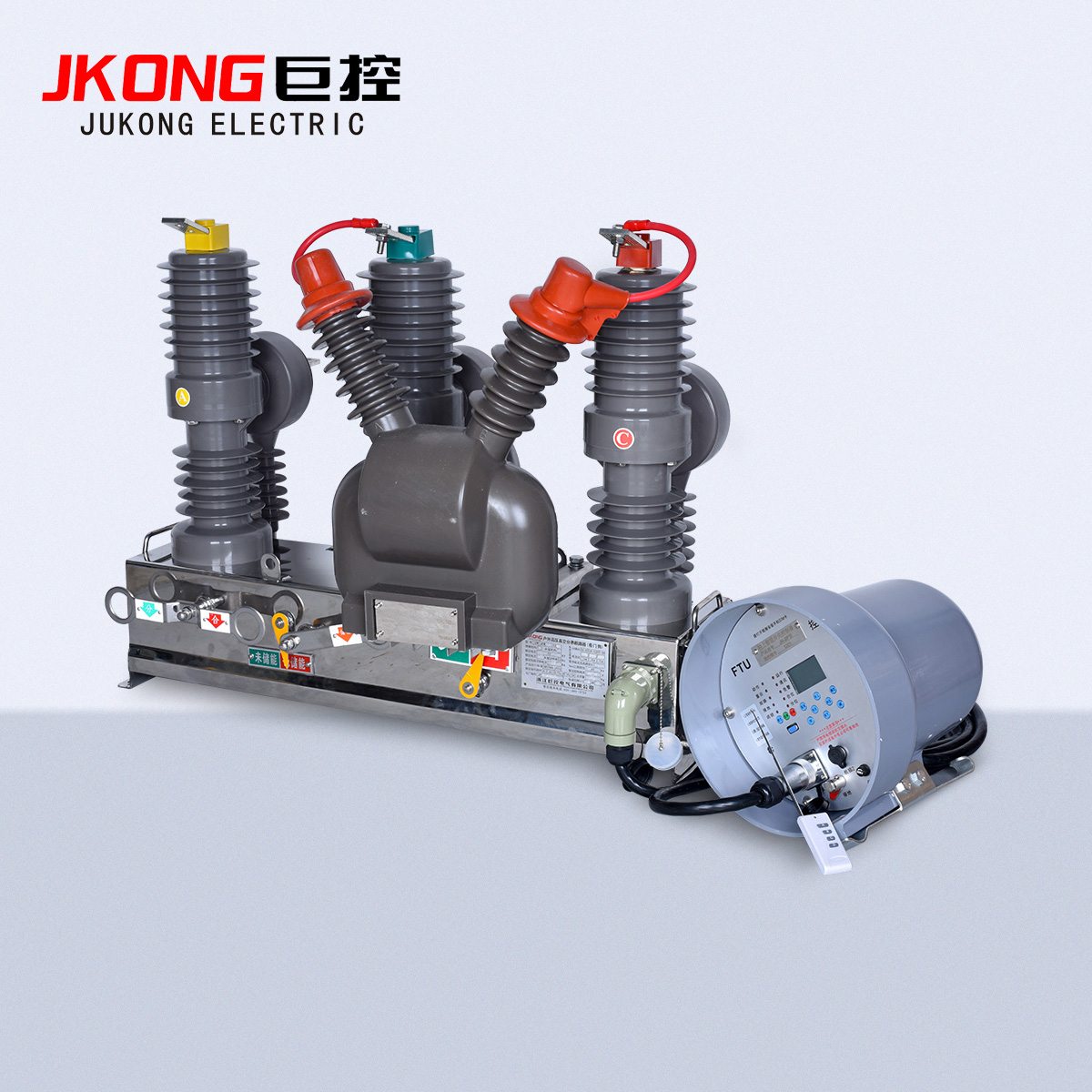

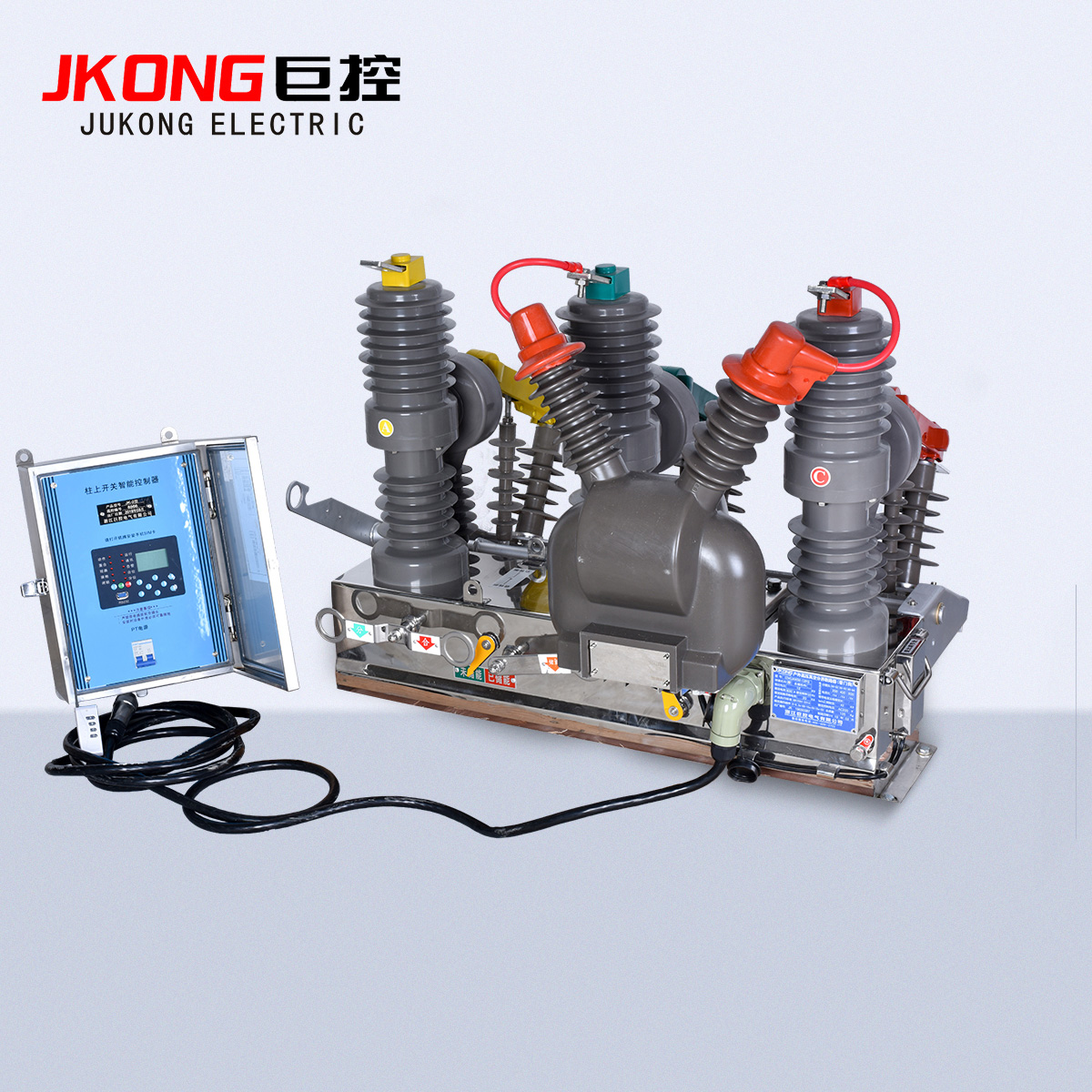

ZW32-12F户外高压真空分界断路器(看门狗开关)为额定电压12KV三相交流50HZ的户外配电设备。该断路器主要用于开断、关合电力统中的负荷电流、过载电流及短路、速断、接地保护、重合闸次数可选、就地遥控及远程通讯等功能,适用于变电站及工矿企业配电系统中作保护和控制之用。12KV线路T型接线的用户内部发生故障时,或虽然发生在用户进线开关内侧,但其保护动作时限与变电站出线开关保护不当时,均会造成变电站出线开关保护分闸。如果故障是永久性的,变电站重合不成功,则一个中压用户界内的事故将使整条配电干线停电。这种电网中常见的波及事故,将对社会造成重大损失。ZW32-12F户外高压真空分界断路器(看门狗开关)(以下简称断路器),安装于架空线路的责任分界处,即用户进线的前端,将会自动切除用户内单相接地故障和相间短路故障,避免用户界内故障波及输电干线,确保非故障用户的用电安全,提高用电可靠性。
使用环境条件:
1.周围空气温度:-40℃~+40℃;
2.海拔高度:不超过2000m;
3.风速不超过34m/s(相当于圆柱表面上的700Pa);
4.污秽等级:V级;
5.无经常性的剧烈震动,地震烈度不超过8度;
6.无火灾、爆炸、化学腐蚀的场所。
控制器主要功能:
1.三段式过流保护
2.重合闸控制
3.后加速功能
4.零序保护
5.辅助功能(上电合闸、掉电分闸)
6.远端通信
7.就近遥控
